Raymarine RSW Smart Vindgivare

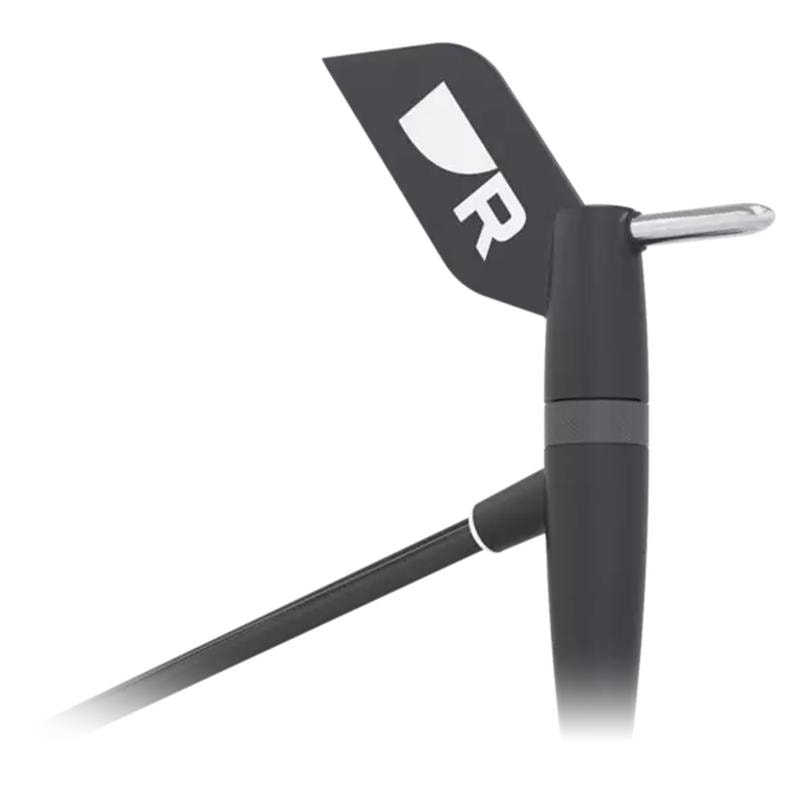

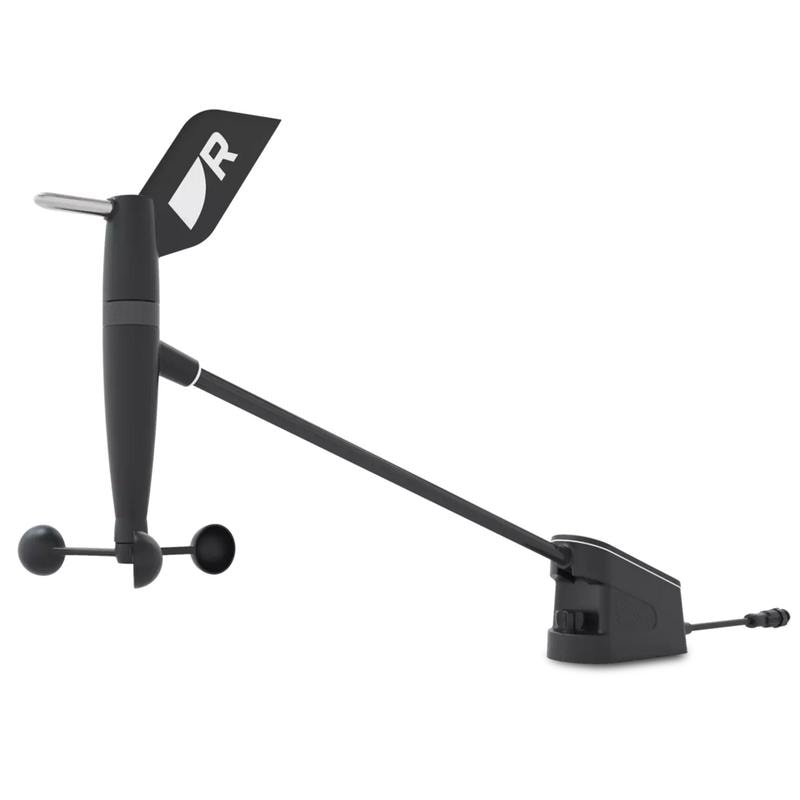

Raymarine RSW Smart Wind-sensorn är en kabelansluten precisionssensorn för vind med kort arm, levereras med 30 meters kabel. Perfekt för användning tillsammans med Raymarines Axiom kartplottrar och Alpha Performance segelinstrument. RSW-vindflöj är en professionell vindsensor som främst är designad för fritidsseglare. RSW-transducern har en integrerad 3D-rörelsesensor och Raymarine Smart Wind™-teknologi, vilket ger intelligent och exakt data på en helt ny nivå. Raymarine har decennier av kunskap om segelinstrument och precisionmätning av vind, kombinerat med 3D-rörelsesensor, och RSW-vindsensorer och Smart Wind-teknologin bygger på denna kunskap. RSW-vindsensorerna är självsjälvkalibrerande AHRS-förstärkta vindsensorer som anpassar sig till omgivningen för att leverera precision, inklusive ultraprecisa sanna vindberäkningar.

Designad för precision
RSW-vindsensorn är en självsjälvkalibrerande sensor som ger ultraprecisa vindhastigheter och riktningsmätningar. Seglare kan nu fatta bättre beslut under seglingen baserat på exakta vind-, hastighets- och polära beräkningar. Raymarines Smart Wind har genomgått noggranna tester, justeringar och balanseringar i vindtunnel, vilket ger intelligent segling en ny definition.

Upplev högsta noggrannhet utan krångliga black box-lösningar eller dyra kalibreringsmetoder. Smart Wind-teknologin anpassar sig till och med till roterande master, vilket gör den ännu mer flexibel.

Den självsjälvkalibrerande Smart Wind-givaren är utrustad med en integrerad 3D-rörelsesensor (AHRS-teknologi) som tar hänsyn till båtens lutning och rullning (pitch & roll), vilket automatiskt ger förbättrad vindprecision.

Segla som ett proffs med Smart Wind-teknologins förmåga att kompensera för luftströmmar och vindens påverkan på seglen. Sensorn levererar en stabil och pålitlig sann vindriktning samtidigt som den tar hänsyn till mastens vridning och böjning.

RSW Kabel är en professionell och kabelansluten vindsensor, utformad för att ge exakt och kalibrerad vindinformation. Den levereras med en 30-meters Smart Wind-mastkabel som standard.

Installera och kom igång enkelt med Raymarines Smart Wind-teknologi, som erbjuder expertprecision utan behov av kostsamma extra processorer eller komplicerade kalibrerings- och installationsprocesser. Instrumentet är noggrant balanserat och finjusterat genom omfattande tester i vindtunnel för att säkerställa precisa och konsekventa data från masten.

Segla smartare genom att använda tillförlitliga och högprecisa vinddata i kombination med Alpha Performance-skärmar och Axiom-kartplottrar.

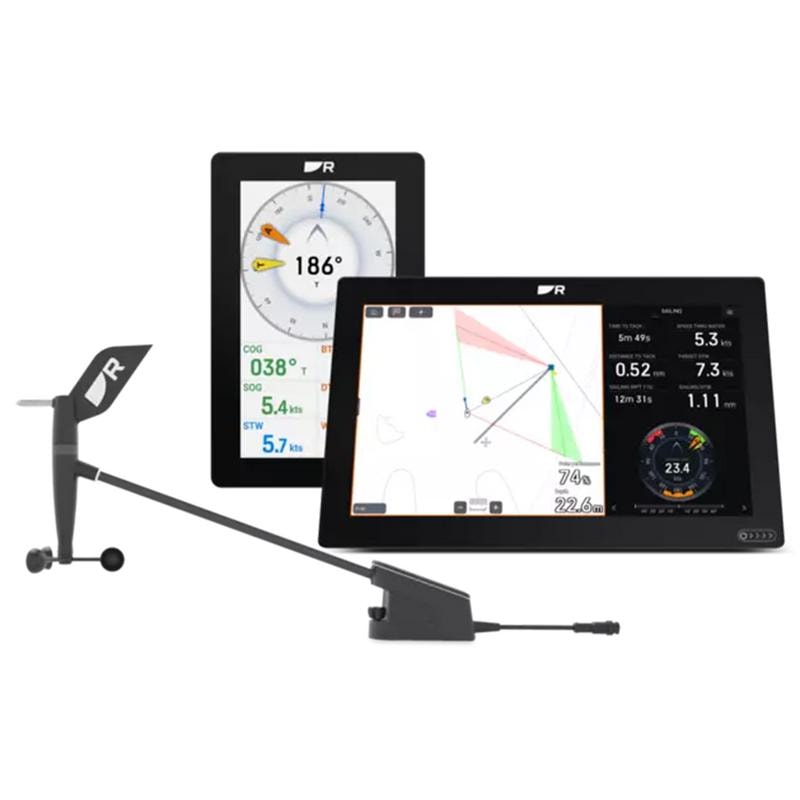

Raymarine Smart Wind-sensorn passar perfekt ihop med Axiom kartplottrar och Alpha Performance-instrument. Alpha 7 och 9-tums segel-/båtinstrument är multifunktionsskärmar med pekskärm för användning i nätverk med Raymarines Axiom kartplottrar. Alpha kan placeras både på masten och vid styrplatsen och kan monteras liggandes och ståendes.

Axiom och Lighthouse segelfunktioner
Lighthouse är Raymarines beprövade operativsystem för Axiom kartplottrar/multifunktionsskärmar. Genom att koppla Smart Wind-sensorn och Alpha-skärmarna till en Axiom-plotter får du nu ännu fler möjligheter med Lighthouse 4.5:

• Importera polardata (polardiagram); du kan också justera dem direkt på Axiom-plottern.

• Axioms inbyggda polardatabas utökas ständigt med nya båtar.

• Med autopilot kan du styra efter vindvinkel eller efter Target Angle baserat på polardata.

• Automatisk kalibrering av hastighetsgivaren.

• Vindskiftindikator; data skickas till Alpha-skärmarna.

• Rekommendation för revning eller segelbyte, särskilt utvecklat för katamaraner, charterbåtar och oerfarna seglare.

Montering
RSW Smart Wind-sensorn monteras i masttoppen, oftast krävs endast verktyg utöver det medföljande monteringsutrustningen. Det medföljer en 30 meter mastkabel som ansluts via Smart Wind gateway och Sea Talk NG-adapterkabel, antingen via SeaTalk-nätverket eller direkt till Axiom-plottern.
Läs noggrant igenom monteringsinstruktionerna innan du börjar, det sparar ofta både tid och frustration.

Specifikationer
Fysiska mått
Längd på vindflöj (inklusive kabel): 657,762 mm
Längd på vindflöj (utan kabel): 540,712 mm
Längd på kabel-gateway: 155,61 mm
Bredd på vindflöj: 305,86 mm
Bredd på kabel-gateway: 47,38 mm
Höjd på vindflöj: 305,86 mm
Höjd på kabel-gateway: 30,61 mm

Strömförsörjning
Nominell spänning: 12 V dc (via SeaTalk NG)
Driftspänning: 9 V till 16 V dc
Strömförbrukning: < 100 mW
Säkring: Se till att SeaTalk NG backbone-nätverket är skyddat av en 5 A säkring
NMEA 2000 LEN – baserat på nominell 9 V klassificering: 1

Vindhastighet: 185 km/t (115 mph)
Vibration: EN 60945:2002 (utsatt)

I lådan
Vindflöj
Smart Wind-kabelgateway
SeaTalkng® till DeviceNet-adapterkabel, 120 mm
Mastkabel, 30 m rulle
Nr. 10 x 3/4" självborrande skruvar x 4 (för montering av vindtransducern)
Nr. 7 x 3/4" självborrande skruvar x 2 (för montering av gateway)
40 mm krympstrumpa (för att isolera jordkabeln när mastkabeln förkortas)
Kabelsko med ögla/ring (för extra jordanslutning när gatewayen inte monteras på en metallplatta)
